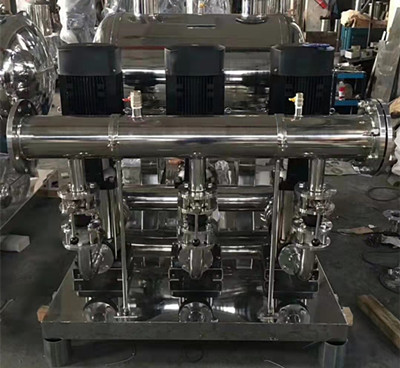

一、设备基本介绍

无负压节能变频供水设备是一种在原有管网水压力基础上再次加压的供水设备。它突破了以往只能对无负压水进行加压的误区，并且通过对流体流态的控制保证了设备限量增压。不对管网产生压力影响。出水压力波动小，并且不影响相邻管网的压力。可广泛应用于水管网的直接增压，具有可观地经济效益和社会效益。

二、设备原理

应用先进的现代控制理论，结合可编程控制技术、变频控制技术、电机泵组控制技术的新型机电一体化供水装置。变频调速供水设备通过安装在水泵出水总管上的远传压力表(内为一滑动电阻)，将出口压力转换成0-5V电压信号，经A/D转换模块将模拟电压信号转换成数字量并送入可编程序控制器，经可编程内部PID运算，得出一调节参量并将该参量送入D/A转换模块，经数摸转换后将得出模拟量传送变频器，进而控制其输出频率的变化。采用多泵并联的供水方式，用户用水量的大小决定了投入运行的水泵的数量，当用水量较小时，单台泵变频工作，当用水量增加，水泵运行频率随之增加，如达到水泵额定输出功率仍无法满足用户供水要求时，该泵自动转换成工频运行状态，并变频启动下一台水泵。反之，当用水量减少，则降低水泵运行频率直至设定下限运行频率，如供水量仍大于用水量，则自动停止工频运行泵同时变频泵转速增加。当用水量降至某一程度时(如夜间用水很少时)，变频主泵停止工作，改由辅泵及小型气压罐供水。

三、设备特点

1、节能，节资

变频无负压供设备工作原理图智能无负压给水设备经济卫生，节能效果明显，经过长期实践证明:使用智能型无负压给水设备可节省50%以上的兴建水池费用，与其它供水设备相比，可节电20%-40%。

2、安装简单，节省占地面积

智能无负压给水设备既可配置卧式稳流罐，亦可配租立式稳流罐。两种稳流罐具有不同的特点:卧式稳流罐占据空间小;立式稳流罐占地面积小。稳流罐的制造，检验均符合GB150(钢制压力容器)的规定，但因罐内不诸存压缩气体，所以不须列入压气容器的管理范畴。

3、用途广泛，实用性强

智能无负压给水设备可生活供水用，也可作消防供水用，可配置任意型号的水泵，当设备用于消防时，宜配置消防专用水泵。

4、功能全，智能化程度高

智能无负压给水设备采用了先进的变频控制技术，具有软件启动，有过载，短路，过压，欠压，缸相，过热，和失速保护等功能。在异常情况下能进行信号报警，自检，故障判断等，还可根据用水量的高低自动调节供水流量。

5、产品先进，质量可靠

智能无负压给水设备使用的配件，经过了诸多生产厂家的筛选，具有可靠的质理保证，产品中的关键零部件，如电机，水泵轴承，变频器，断路哭、接触器，继电器还采用了知名品牌的产品。

6、个性化设计，独树一帜

智能无负压给水设备可根据自来水管网压力稳定情况，配置小型气压罐，避免水泵频繁启动，以延长设备使用寿命，去蓄能，稳压性能更加显著。
